Відеоприймач VRX відповідає за приймання відеосигналу від FPV-передавача та його виведення на окуляри або монітор. Перед тим як купити FPV-відеоприймач, варто звернути увагу на сумісний робочий діапазон, чутливість, кількість каналів та роз’єми для підключення антен.
Як працює відеоприймач FPV (VRX)
Відеоприймач приймає аналоговий сигнал від передавача та транслює його на сумісне обладнання відображення. Повний відеолінк побудований за ланцюгом: FPV-камери формують зображення, відеопередавач транслює його ефіром, а приймач уловлює радіохвилі за допомогою антени. Після обробки аналоговий сигнал подається на дисплей чи окуляри (FPV-камера → VTX → антена передавача → антена приймача → VRX → FPV-монітор).
Якщо плануєте купити FPV-відеоприймач, визначте загальну конфігурацію бортових та наземних компонентів. Базовою умовою роботи є узгодженість частот. Приймач і аналоговий відеопередавач повинні працювати на однаковому каналі, оскільки лише подібна назва діапазону не гарантує їхньої сумісності.
У загальній системі безпілотника приймач виконує лише функцію прийому зображення. Його не слід плутати з приймачами каналів керування, ELRS-модулями або телеметричним обладнанням.
На що звернути увагу при виборі VRX
Підбір приймача базується на аналізі технічних характеристик конкретної моделі. Важливо:
- перевірити відповідність робочої частоти VRX та VTX;
- переконатися у наявності необхідної сітки каналів;
- оцінити чутливість приймача та допустиму вхідну напругу;
- врахувати підтримку керування через I2C або через VRX Dock;
- звірити роз’єм антени та способи передачі відео на екран.
Параметри приймача варто порівнювати комплексно з урахуванням характеристик інших компонентів системи.
Частотний діапазон, канали та сумісність із VTX
Конкретний частотний діапазон визначає, в яких межах модуль здатен приймати аналоговий відеосигнал. Моделі FT Systems розраховані на сегменти 1080–1360 МГц, 2700–3000 МГц, 3170–3470 МГц, 4990–5945 МГц та 6110–7210 МГц. Залежно від обраної частоти приймач містить відповідні частотні групи.
Приймачі FT VRX розраховані на 9, 16, 64 або 96 каналів. Для сумісної роботи потрібно, щоб VTX підтримував частоти каналів, доступних на конкретному приймачі.
Додатково приймачі оснащені смуговими фільтрами для відсікання завад. Наприклад, у моделі 1.2GHz фільтр працює в межах 1140–4240 МГц, а у 5.8GHz — 4700–6000 МГц. Це допомагає знизити вплив сторонніх випромінювань.
Чутливість, живлення та інтерфейс керування
Показник чутливості визначає спроможність модуля розпізнавати слабкий сигнал. Для моделей FT Systems цей параметр становить -95 дБм (із допуском ±2 дБм). Завдяки цьому приймач може фіксувати низький рівень сигналу.
На якість прийому та дальність відеозв’язку впливає комплекс чинників:
- характеристики антени;
- розташування компонентів всередині збірки;
- насиченість радіоефіру;
- умови поширення сигналу.
Жоден окремий параметр не гарантує стабільного сигналу у будь-яких умовах.
Усі модулі FT VRX мають допустиму вхідну напругу 4,5–5,5 В, а струм споживання становить від 0,18 до 0,45 А. Керування здійснюється виключно через I2C із сумісного мікроконтролера із власним програмним забезпеченням або через FT VRX Dock. Перед тим як купити відеоприймач VRX, слід переконатися у наявності відповідного способу керування.
Підключення антени, док-станції та монітора
Для роботи потрібна антена для відеозв’язку. Усі приймачі FT Systems мають антенний роз’єм SMA Female (прямий або кутовий), до якого під’єднують всенаправлені антени для відеозв’язку або спрямовані антени. Важливо, щоб поляризація антени на приймачі та передавачі збігалася. Перегляд прийнятого відеосигналу здійснюється через FPV-монітори, кейс-монітор або FPV-окуляри.
Сумісна док-станція для відеоприймачів FT VRX слугує базою для встановлення приймача та спрощує його підключення. Вона забезпечує живлення, керування каналами й підключення аналогового відеовиходу. Док-станція сумісна з модулями 1.2GHz, 2.7GHz, 3.3GHz, 5.8GHz і 7.2GHz. Живиться напругою 5,5–32 В (2–8S) через XT60 або DC Jack та має OLED-дисплей 0,91″ і поворотно-натискний енкодер. Аналоговий відеовихід реалізований через 3,5-мм Mini-Jack.
Модуль VRX і док-станція купуються окремо, тому перед замовленням перевірте сумісність конкретного модуля з док-станцією.
Відеоприймачі FT Systems

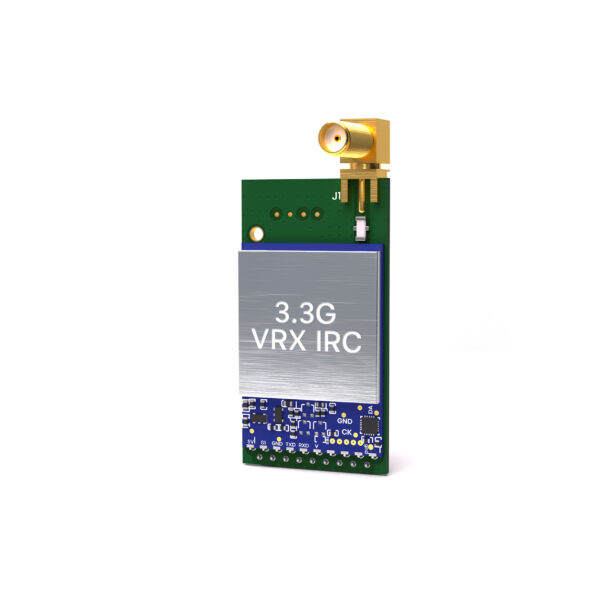

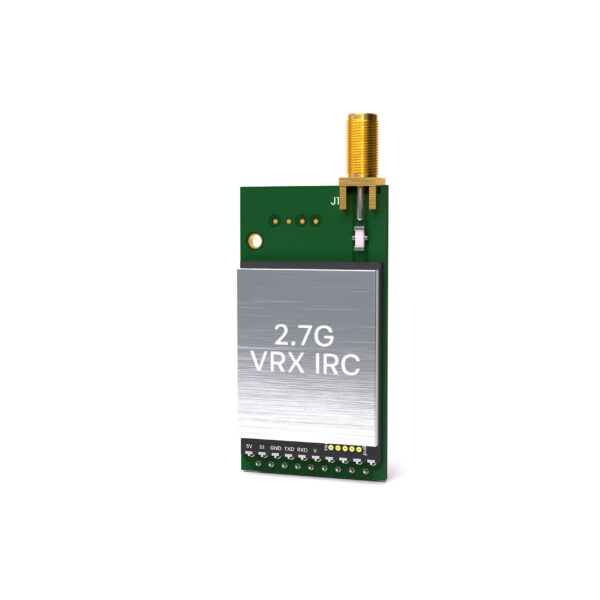

Лінійка відеоприймачів FT Systems охоплює модулі для різних частотних діапазонів (1.2GHz на 9CH, 2.7GHz і 3.3GHz на 16CH, 5.8GHz на 96CH та 7.2GHz на 64CH), що дозволяє підібрати оптимальне рішення під бажані сценарії використання.
Усі модулі FT VRX виконані за єдиним стандартом: мають уніфікований компактний корпус (58 × 27 × 25 мм), чутливість -95 дБм (±2 дБм), вхідний опір 50 Ом, стандартний антенний роз’єм SMA Female та керуються через інтерфейс I2C. Приймачі живляться напругою 4,5–5,5 В і розраховані на суворі умови експлуатації в температурному діапазоні від -20 до +75 °C.
Під час збірки обов’язково перевіряйте сумісність частот і каналів обраної пари VTX/VRX. Хоча VRX не потребує активного охолодження, при монтажі необхідно передбачити простір для вільної циркуляції повітря.
Купити FPV-відеоприймач у FT Systems
У нас можна підібрати не лише VRX, а й відеопередавачі VTX та інші компоненти: камери, антени, FPV-монітори, док-станцію. Отримайте весь набір необхідних комплектуючих зі швидкою доставкою по Україні.
Фахівці служби підтримки FT Systems проконсультують щодо потужності, робочих частот, живлення та сумісності роз’ємів. Наша команда завжди на зв’язку й готова надати професійну консультацію.
Якщо плануєте купити відеоприймачі для FPV-дронів, актуальну ціну та наявність можна дізнатися у картці товару. На оптові замовлення діє система знижок.
