Відеоприймач FT VRX 5.8GHz 96CH

FT VRX 5.8GHz 96CH — аналоговий FPV-відеоприймач з робочим діапазоном 4990–5945 МГц. Модель підтримує відразу 96 каналів, завдяки чому надає широкий вибір робочих частот для налаштування FPV-системи. Відеоприймач працює зі стандартною таблицею частот відеопередавачів 5.8 ГГц і додатково підтримує 6 бендів, значно розширюючи вибір доступних частот.

Керування доступне через інтерфейс I2C із сумісного мікроконтролера за умови розробки власного ПЗ, або за допомогою док-станції FT VRX Dock для інтуїтивної взаємодії. Чутливість приймача становить -95 дБм (± 2 дБм), що дає змогу ефективно приймати відносно слабкі сигнали. Модуль розрахований на максимальну вхідну потужність до 10 дБм. Смуговий частотний фільтр 4700–6000 МГц відсіює сигнали поза робочою смугою і забезпечує чистіший та стабільніший прийом відеосигналу.

Відеоприймач 5G8 формує аналоговий відеосигнал з амплітудою 1 Vp-p. Живлення здійснюється від джерела напругою 4,5–5,5 В, а струм споживання становить всього 0,18 А. Антену можна встановити безпосередньо на надійний SMA-роз’єм або під’єднати за допомогою фідера. Компактний розмір 58 × 27 × 25 мм дозволяє легко інтегрувати модуль в наземні станції або FPV-окуляри.

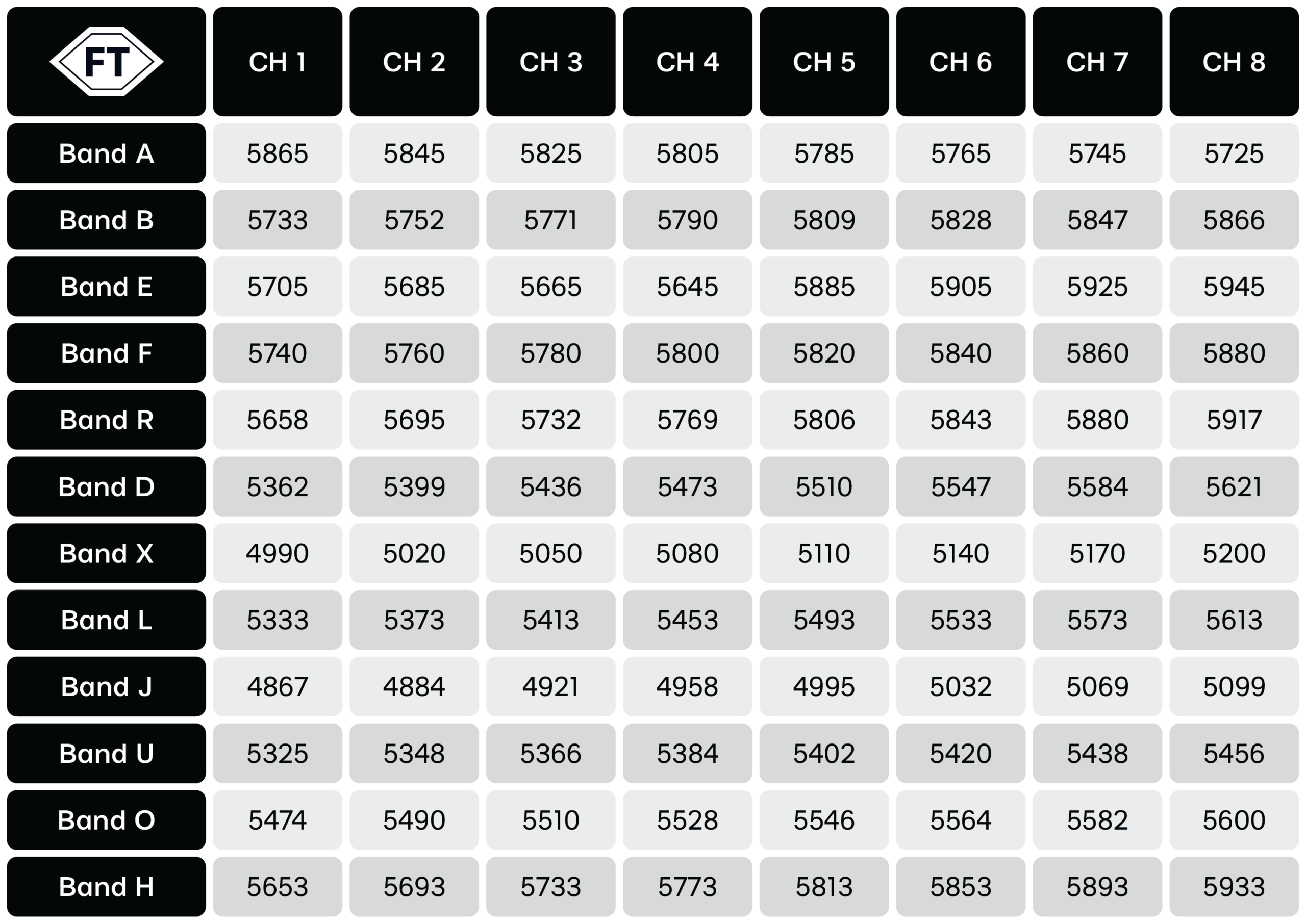

Таблиця каналів і діапазонів

Приклад схеми комутації з ESP32_C3

Замовлення від 1000 одиниць — індивідуальні умови ціноутворення. Будь ласка, зв'яжіться з нами для персональної пропозиції.

• Робочий частотний діапазон: 4990–5945 МГц
• Смуговий частотний фільтр: 4700–6000 МГц
• Чутливість приймача: -95 дБм (± 2 дБм)
• Максимальна вхідна потужність: 10 дБм
• Кількість каналів: 96
• Вхідний опір: 50 Ом
• Амплітуда відеосигналу: 1 Vp-p
• Інтерфейс керування: I2C
• Вхідна напруга живлення: 4,5–5,5 В
• Струм споживання: 0,18 А
• Робоча температура: від -20 до +75 °C
• Допустима температура зберігання: від -40 до +90 °C
• Допустима вологість повітря: 10–95 %
• Габаритні розміри: 58 × 27 × 25 мм
• Роз’єм антени: SMA Female
• Вага: 11 г
