Опис
FT VRX 1.2GHz 9CH — аналоговий FPV-відеоприймач для роботи в діапазоні 1080–1360 МГц. Модель забезпечує прийом відеосигналу на одному з 9 доступних каналів. Особливість цього частотного діапазону — довга хвиля має властивість огинати перешкоди, що теоретично дозволяє отримати більшу дальність прийому відео.
Чутливість приймача складає -95 дБм (± 2 дБм), тому він здатен приймати відносно слабкий відеосигнал. Керування здійснюється виключно через інтерфейс I2C із сумісного мікроконтролера, для чого потрібне власне програмне забезпечення. Також доступне керування за допомогою док-станції FT VRX Dock.
Смуговий частотний фільтр 1140–4240 МГц забезпечує вибірковий прийом сигналу та послаблює вплив сторонніх сигналів за межами робочого діапазону. SMA-роз’єм дає змогу під’єднати антену безпосередньо або через фідер. Для виведення прийнятого зображення передбачений аналоговий відеовихід з амплітудою 1 Vp-p.
Відеоприймач 1G2 працює від живлення 4,5–5,5 В і споживає близько 0,35 А. Компактний розмір 58 × 27 × 25 мм дозволяє зручно інтегрувати його в наземну станцію прийому відео або БПЛА-ретранслятор. Модуль не потребує активного охолодження.

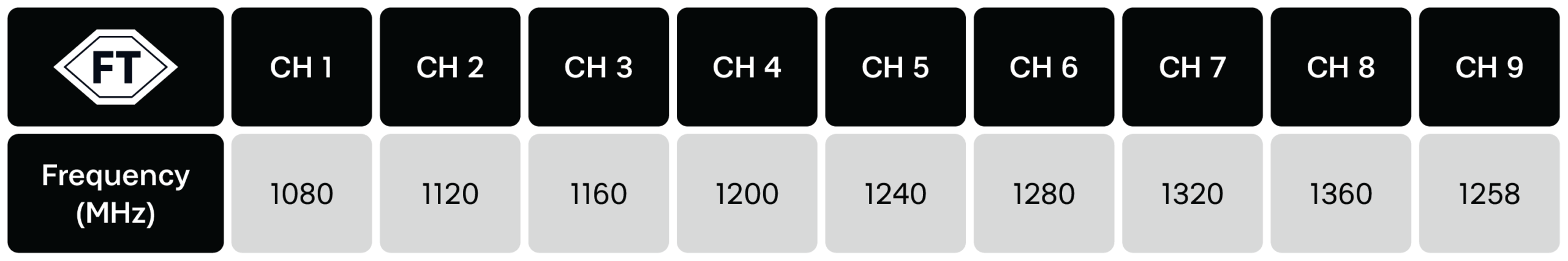

Таблиця каналів і діапазонів
Приклад схеми комутації з ESP32_C3
Інструкція з експлуатації
Замовлення від 1000 одиниць — індивідуальні умови ціноутворення. Будь ласка, зв'яжіться з нами для персональної пропозиції.
Технічні характеристики
- Робочий частотний діапазон: 1080–1360 МГц
- Смуговий частотний фільтр: 1140–4240 МГц
- Чутливість приймача: -95 дБм (± 2 дБм)
- Максимальна вхідна потужність: 10 дБм
- Кількість каналів: 9
- Вхідний опір: 50 Ом
- Амплітуда відеосигналу: 1 Vp-p
- Інтерфейс керування: I2C
- Вхідна напруга живлення: 4,5–5,5 В
- Струм споживання: 0,35 А
- Робоча температура: від -20 до +75 °C
- Допустима температура зберігання: від -40 до +90 °C
- Допустима вологість повітря: 10–95 %
- Габаритні розміри: 58 × 27 × 25 мм
- Роз’єм антени: SMA Female
Відеоприймач FT VRX 1.2GHz 9CH
FT VRX 1.2GHz 9CH приймає аналогове FPV-відео на частотах 1080–1360 МГц. Наявність 9 каналів та чутливість -95 дБм (± 2 дБм) роблять його надійним вибором для дальніх польотів.
Виробник: FT4 911₴
Немає в наявності
Опис
FT VRX 1.2GHz 9CH — аналоговий FPV-відеоприймач для роботи в діапазоні 1080–1360 МГц. Модель забезпечує прийом відеосигналу на одному з 9 доступних каналів. Особливість цього частотного діапазону — довга хвиля має властивість огинати перешкоди, що теоретично дозволяє отримати більшу дальність прийому відео.
Чутливість приймача складає -95 дБм (± 2 дБм), тому він здатен приймати відносно слабкий відеосигнал. Керування здійснюється виключно через інтерфейс I2C із сумісного мікроконтролера, для чого потрібне власне програмне забезпечення. Також доступне керування за допомогою док-станції FT VRX Dock.
Смуговий частотний фільтр 1140–4240 МГц забезпечує вибірковий прийом сигналу та послаблює вплив сторонніх сигналів за межами робочого діапазону. SMA-роз’єм дає змогу під’єднати антену безпосередньо або через фідер. Для виведення прийнятого зображення передбачений аналоговий відеовихід з амплітудою 1 Vp-p.
Відеоприймач 1G2 працює від живлення 4,5–5,5 В і споживає близько 0,35 А. Компактний розмір 58 × 27 × 25 мм дозволяє зручно інтегрувати його в наземну станцію прийому відео або БПЛА-ретранслятор. Модуль не потребує активного охолодження.
Таблиця каналів і діапазонів
Приклад схеми комутації з ESP32_C3
Інструкція з експлуатації
Замовлення від 1000 одиниць — індивідуальні умови ціноутворення. Будь ласка, зв'яжіться з нами для персональної пропозиції.
Технічні характеристики
- Робочий частотний діапазон: 1080–1360 МГц
- Смуговий частотний фільтр: 1140–4240 МГц
- Чутливість приймача: -95 дБм (± 2 дБм)
- Максимальна вхідна потужність: 10 дБм
- Кількість каналів: 9
- Вхідний опір: 50 Ом
- Амплітуда відеосигналу: 1 Vp-p
- Інтерфейс керування: I2C
- Вхідна напруга живлення: 4,5–5,5 В
- Струм споживання: 0,35 А
- Робоча температура: від -20 до +75 °C
- Допустима температура зберігання: від -40 до +90 °C
- Допустима вологість повітря: 10–95 %
- Габаритні розміри: 58 × 27 × 25 мм
- Роз’єм антени: SMA Female
Знижки застосовуються автоматично при оформленні замовлення
| Кількість одиниць | Ціна за одиницю товару |
|---|---|
| Від 10 до 99 | 4 764₴ |
| Від 100 до 999 | 4 665₴ |
