Опис
FT VRX 7.2GHz 64CH — аналоговий FPV-відеоприймач для роботи у високочастотному діапазоні 6110–7210 МГц. Модель підтримує 64 канали, що дає змогу вибирати необхідну робочу частоту для прийому аналогового відеосигналу. Приймач використовується у складі наземних станцій керування БПЛА, ретрансляторах та стаціонарних каналах відеозв’язку.
Модуль підтримує керування виключно через інтерфейс I2C із сумісного мікроконтролера з власним ПЗ, альтернативний зручний спосіб — за допомогою док-станції FT VRX Dock. Чутливість становить -95 дБм (± 3 дБм), завдяки чому пристрій ефективно приймає відносно слабкі відеосигнали. Максимальна вхідна потужність складає 10 дБм.
Відеоприймач 7G2 оснащений аналоговим відеовиходом з амплітудою 1 Vp-p, через який прийнятий відеосигнал передається на підключені окуляри, монітор або інше обладнання. Рекомендована напруга живлення становить 5 В (допускається вхідна напруга в межах 4,5–5,5 В), а струм споживання — близько 0,4 А.
Смуговий частотний фільтр 6300–15000 МГц допомагає відсіювати небажані сигнали поза робочим діапазоном і забезпечує вибірковий прийом відеосигналу. Надійний SMA-роз’єм забезпечує гнучке підключення антени — безпосередньо до пристрою або через фідер. Компактні габарити 58 × 27 × 25 мм дозволяють легко інтегрувати модуль у ваші системи.

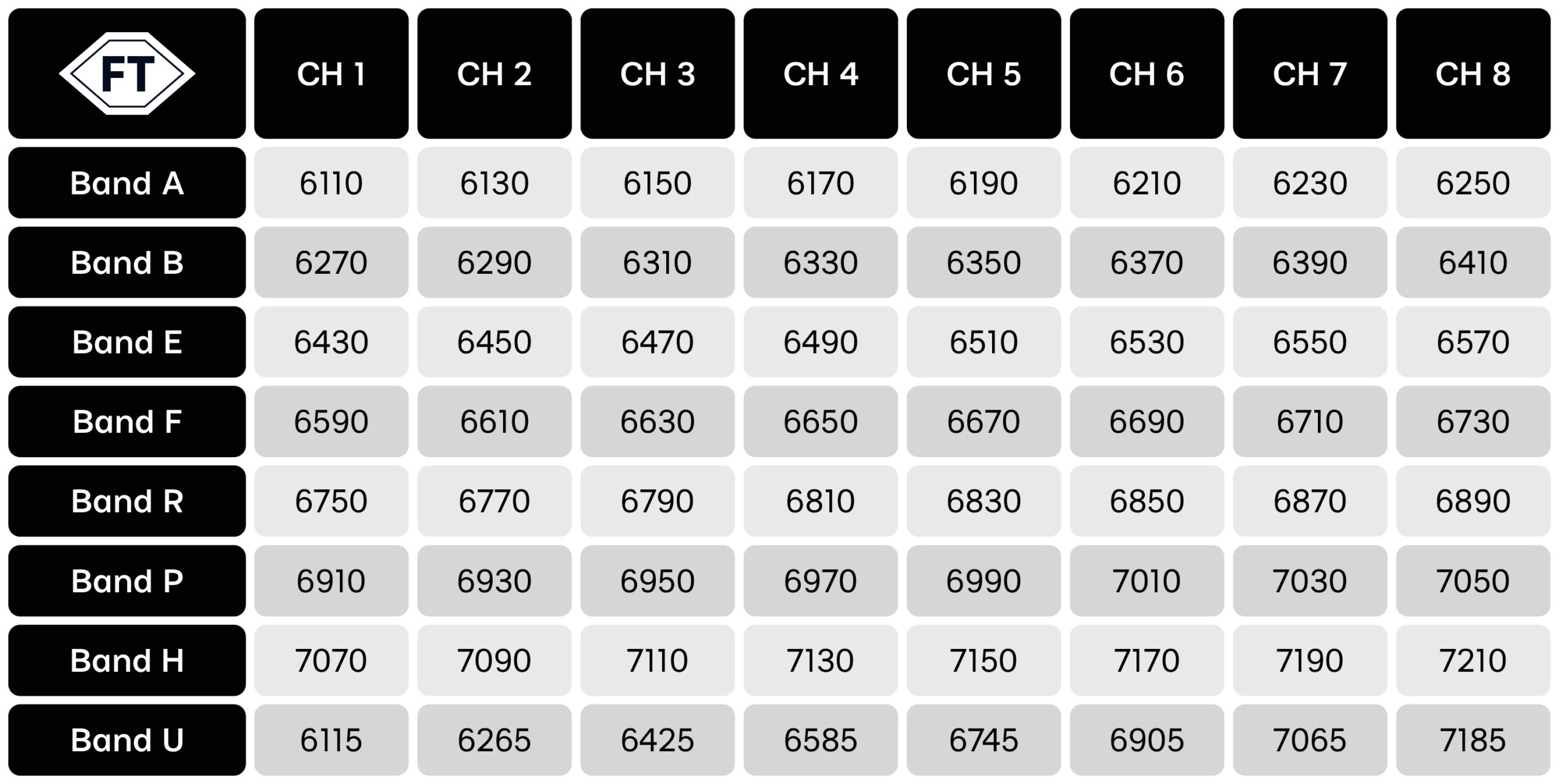

Таблиця каналів і діапазонів

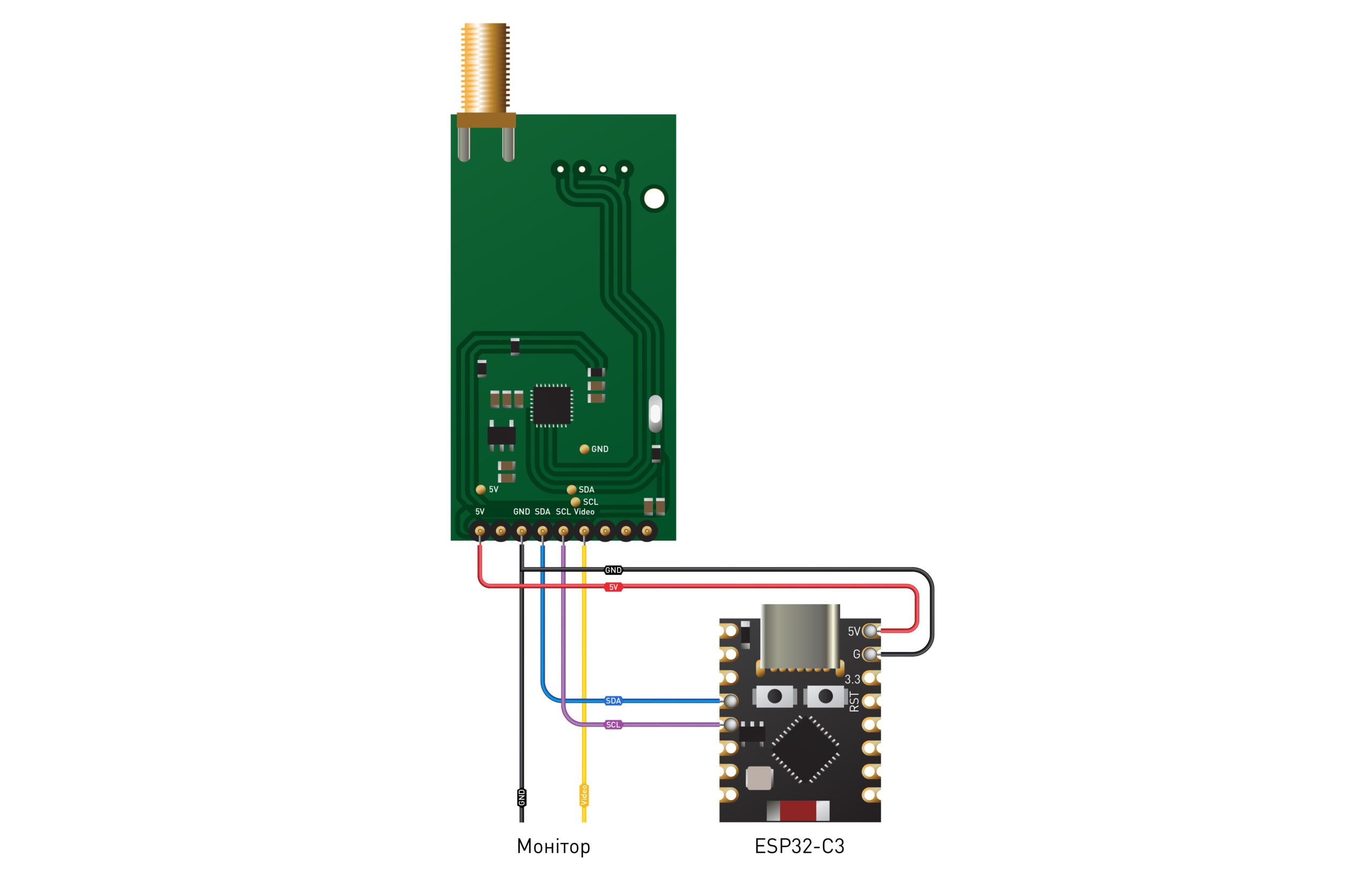

Приклад схеми комутації з ESP32_C3
Інструкція з експлуатації
Замовлення від 1000 одиниць — індивідуальні умови ціноутворення. Будь ласка, зв'яжіться з нами для персональної пропозиції.
Технічні характеристики
- Робочий частотний діапазон: 6110–7210 МГц
- Смуговий частотний фільтр: 6300–15000 МГц
- Чутливість приймача: -95 дБм (± 2 дБм)
- Максимальна вхідна потужність: 10 дБм
- Кількість каналів: 64
- Вхідний опір: 50 Ом
- Амплітуда відеосигналу: 1 Vp-p
- Інтерфейс керування: I2C
- Вхідна напруга живлення: 4,5–5,5 В
- Струм споживання: 0,4 А
- Робоча температура: від -20 до +75 °C
- Допустима температура зберігання: від -40 до +90 °C
- Допустима вологість повітря: 10–95 %
- Габаритні розміри: 58 × 27 × 25 мм
- Роз’єм антени: SMA Female
Відеоприймач FT VRX 7.2GHz 64CH
FT VRX 7.2GHz 64CH розширює можливості аналогових FPV-систем завдяки робочому діапазону 6110–7210 МГц. 64 канали та чутливість -95 дБм (± 3 дБм) гарантують стабільне та гнучке налаштування прийому.
Виробник: FT5 489₴
Є в наявності < 100 шт.
Опис
FT VRX 7.2GHz 64CH — аналоговий FPV-відеоприймач для роботи у високочастотному діапазоні 6110–7210 МГц. Модель підтримує 64 канали, що дає змогу вибирати необхідну робочу частоту для прийому аналогового відеосигналу. Приймач використовується у складі наземних станцій керування БПЛА, ретрансляторах та стаціонарних каналах відеозв’язку.
Модуль підтримує керування виключно через інтерфейс I2C із сумісного мікроконтролера з власним ПЗ, альтернативний зручний спосіб — за допомогою док-станції FT VRX Dock. Чутливість становить -95 дБм (± 3 дБм), завдяки чому пристрій ефективно приймає відносно слабкі відеосигнали. Максимальна вхідна потужність складає 10 дБм.
Відеоприймач 7G2 оснащений аналоговим відеовиходом з амплітудою 1 Vp-p, через який прийнятий відеосигнал передається на підключені окуляри, монітор або інше обладнання. Рекомендована напруга живлення становить 5 В (допускається вхідна напруга в межах 4,5–5,5 В), а струм споживання — близько 0,4 А.
Смуговий частотний фільтр 6300–15000 МГц допомагає відсіювати небажані сигнали поза робочим діапазоном і забезпечує вибірковий прийом відеосигналу. Надійний SMA-роз’єм забезпечує гнучке підключення антени — безпосередньо до пристрою або через фідер. Компактні габарити 58 × 27 × 25 мм дозволяють легко інтегрувати модуль у ваші системи.
Таблиця каналів і діапазонів
Приклад схеми комутації з ESP32_C3
Інструкція з експлуатації
Замовлення від 1000 одиниць — індивідуальні умови ціноутворення. Будь ласка, зв'яжіться з нами для персональної пропозиції.
Технічні характеристики
- Робочий частотний діапазон: 6110–7210 МГц
- Смуговий частотний фільтр: 6300–15000 МГц
- Чутливість приймача: -95 дБм (± 2 дБм)
- Максимальна вхідна потужність: 10 дБм
- Кількість каналів: 64
- Вхідний опір: 50 Ом
- Амплітуда відеосигналу: 1 Vp-p
- Інтерфейс керування: I2C
- Вхідна напруга живлення: 4,5–5,5 В
- Струм споживання: 0,4 А
- Робоча температура: від -20 до +75 °C
- Допустима температура зберігання: від -40 до +90 °C
- Допустима вологість повітря: 10–95 %
- Габаритні розміри: 58 × 27 × 25 мм
- Роз’єм антени: SMA Female
Знижки застосовуються автоматично при оформленні замовлення
| Кількість одиниць | Ціна за одиницю товару |
|---|---|
| Від 10 до 99 | 5 324₴ |
| Від 100 до 999 | 5 215₴ |
