Опис

FT PDB X8 4–12S 300 A — плата розподілу живлення, розроблена для конфігурацій із підтримкою до 8 двигунів. Вона приймає живлення від акумуляторів 4–12S та розподіляє його на 8 каналів. Допустимий для кожного каналу безперервний струм до 300 А дозволяє використовувати FT PDB X8 у силових системах із високим сумарним навантаженням, коли від плати потрібна відповідна струмова пропускна здатність. Така конфігурація робить цю PDB ефективним вузлом для важких БПЛА мультироторного типу.

Окрема перевага моделі — вбудовані BEC (5 В, 9 В та 12 В по 5 А) для живлення приймача, відеопередавача, камери, польотного контролера або іншої периферії. Це дає змогу отримати потрібну для електроніки напругу без використання додаткового перетворювача. Вбудований аналоговий датчик струму забезпечує вимірювання споживання силової системи, а також є контактні майданчики для виведення телеметрії від підключених моторів на польотний контролер.

8 силових виходів FT PDB оснащені конекторами XT60 (Female) та контактними майданчиками для пайки. Навпроти кожного силового виходу розміщені контакти, що відповідають сигнальним каналам керування двигунами S1–S8. LED-індикація плати FT Power Distribution Board X8 забезпечує візуальний контроль готовності BEC (окремо для 5, 9 і 12 В). Монтажні отвори під демпфери M3 за схемами 30,5 × 30,5 та 45,5 × 45,5 мм розширюють варіанти встановлення на сумісні рами.

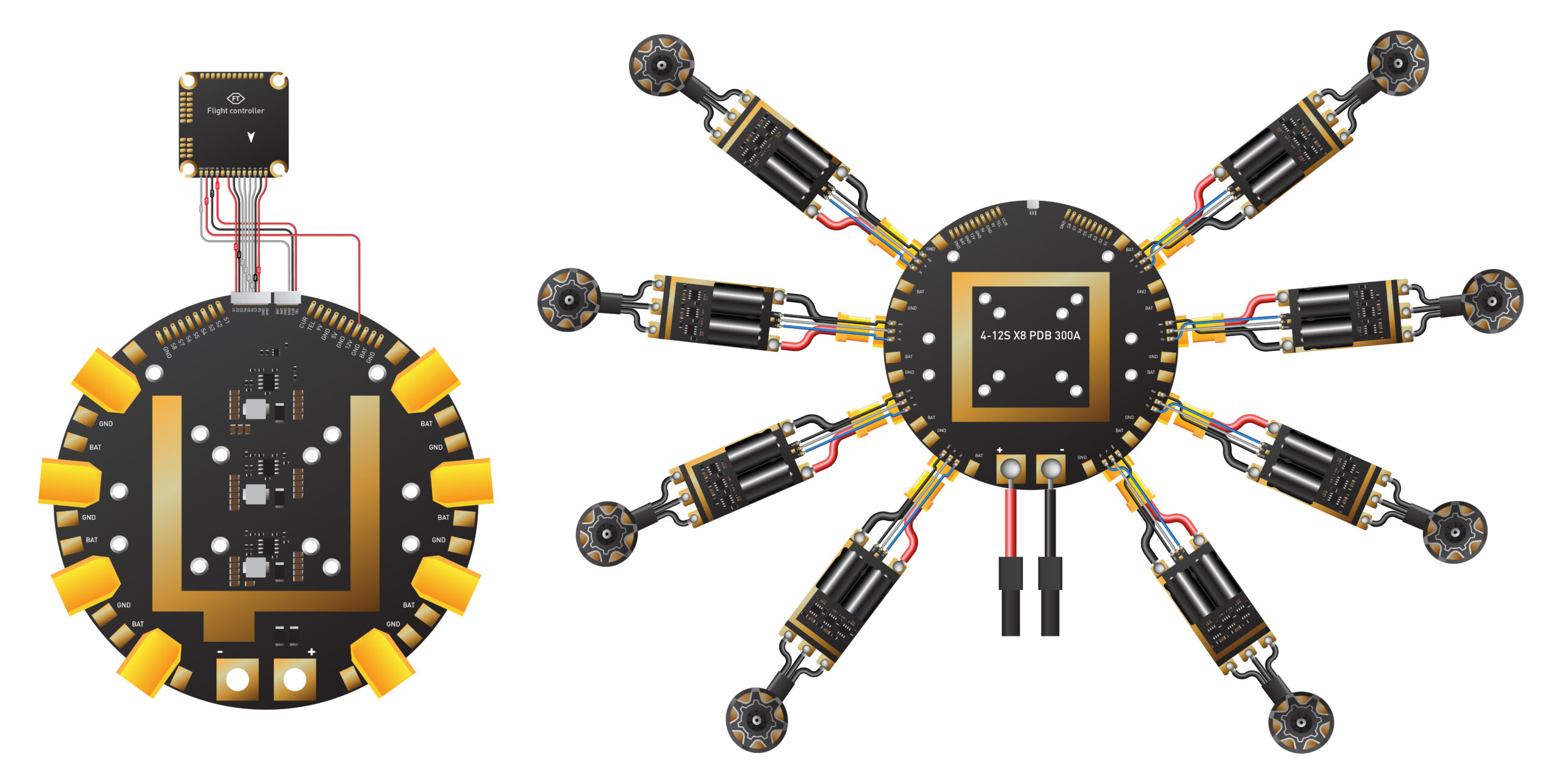

Схема комутації

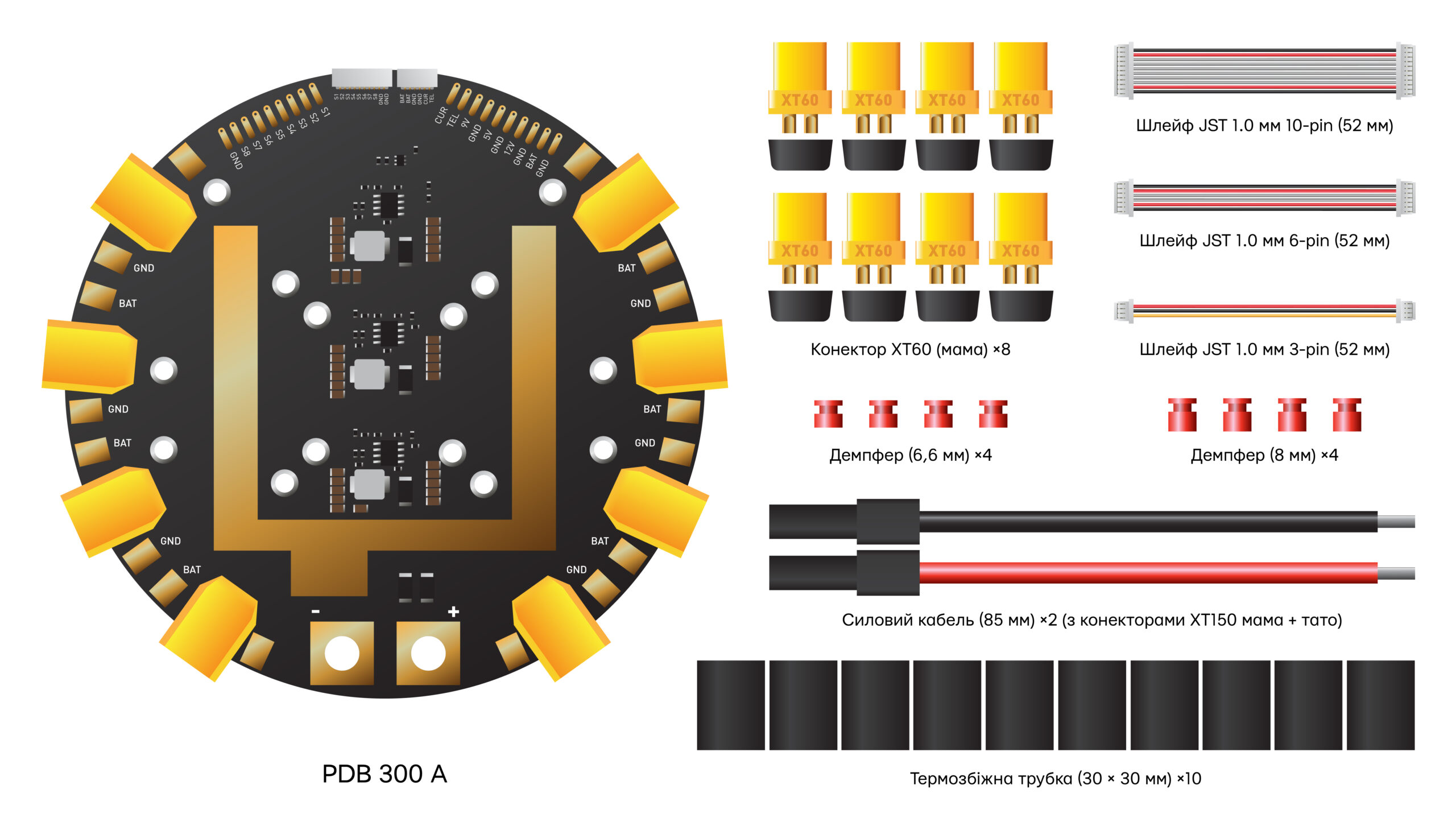

Комплектація

Замовлення від 1000 одиниць — індивідуальні умови ціноутворення. Будь ласка, зв'яжіться з нами для персональної пропозиції.

Технічні характеристики

Кількість каналів: 8 (S1–S8)
Вхідна напруга: 4–12S (16–50,4 В)
Вихідна напруга: VBAT
Безперервний струм: 300 А
BEC виходи: 5 В / 5 А, 9 В / 5 А, 12 В / 5 А
Датчик струму: Вбудований
Телеметрія: Підтримується
Роз’єми живлення: 8 × XT60
Силові контакти: BAT, GND
LED-індикація: Вбудована
Робоча температура: від -20 °C до +55 °C
Матеріал плати: Склотекстоліт із посиленим мідненням
Монтажні отвори: 30,5 × 30,5 мм / 45,5 × 45,5 мм (M3)
Габаритні розміри: Ø140 мм (Ø150 мм з роз’ємами)
Вага: 112 г

Плата розподілу живлення FT PDB X8 4–12S 300 A

Name: Плата розподілу живлення FT PDB X8 4–12S 300 A
Brand: FT Systems
SKU: IT-GFS-00072
Price: 2998 UAH
Availability: InStock

Плата розподілу живлення FT PDB X8 4–12S 300 A — це рішення з підтримкою 8 моторів для багатороторних конфігурацій. Вбудовані BEC 5 В, 9 В і 12 В по 5 А забезпечують живлення периферії, а аналоговий датчик струму дає змогу контролювати загальне споживання силової системи. Наявність двох варіантів монтажних отворів розміром 20 × 20 та 30,5 × 30,5 мм забезпечує сумісність із більшістю сучасних FPV-рам.
