Опис
FT PDB HEX 2–12S 264 A — плата розподілу живлення для багатомоторних конфігурацій із підтримкою до 6 двигунів. PDB HEX працює з акумуляторами від 2 до 12S у діапазоні 6–60 В, а її силові виходи передають пряму напругу батареї VBAT. Допустимий безперервний струм кожного каналу становить 140 А, піковий — до 264 А. Такі показники роблять її оптимальним рішенням для встановлення в потужні квадро- та гексакоптери з керуванням моторами через окремі ESC.
Для живлення периферійної електроніки PDB 2–12S 264A оснащена трьома BEC: 5 В / 5 А, 9 В / 5 А і 12 В / 5 А. Вбудований датчик струму використовується для вимірювання споживання силової системи. Дільник напруги зі співвідношенням 1K:20K забезпечує можливість контролю вхідної напруги. Таким чином, плата поєднує розподіл VBAT, формування стабілізованої напруги для периферії та контроль основних параметрів живлення.
Одна з особливостей цієї моделі — компактні розміри та кілька варіантів монтажу. Стандартні монтажні отвори під M3 за схемами 20 × 20 і 30,5 × 30,5 мм спрощують встановлення на сумісні конструкції. Основа виконана зі склотекстоліту з посиленим мідненням, а габарити плати становлять лише 40 × 49 × 6 мм при вазі 12 г. Завдяки таким компактним розмірам FT Power Distribution Board HEX не потребує багато місця в силовій частині системи.

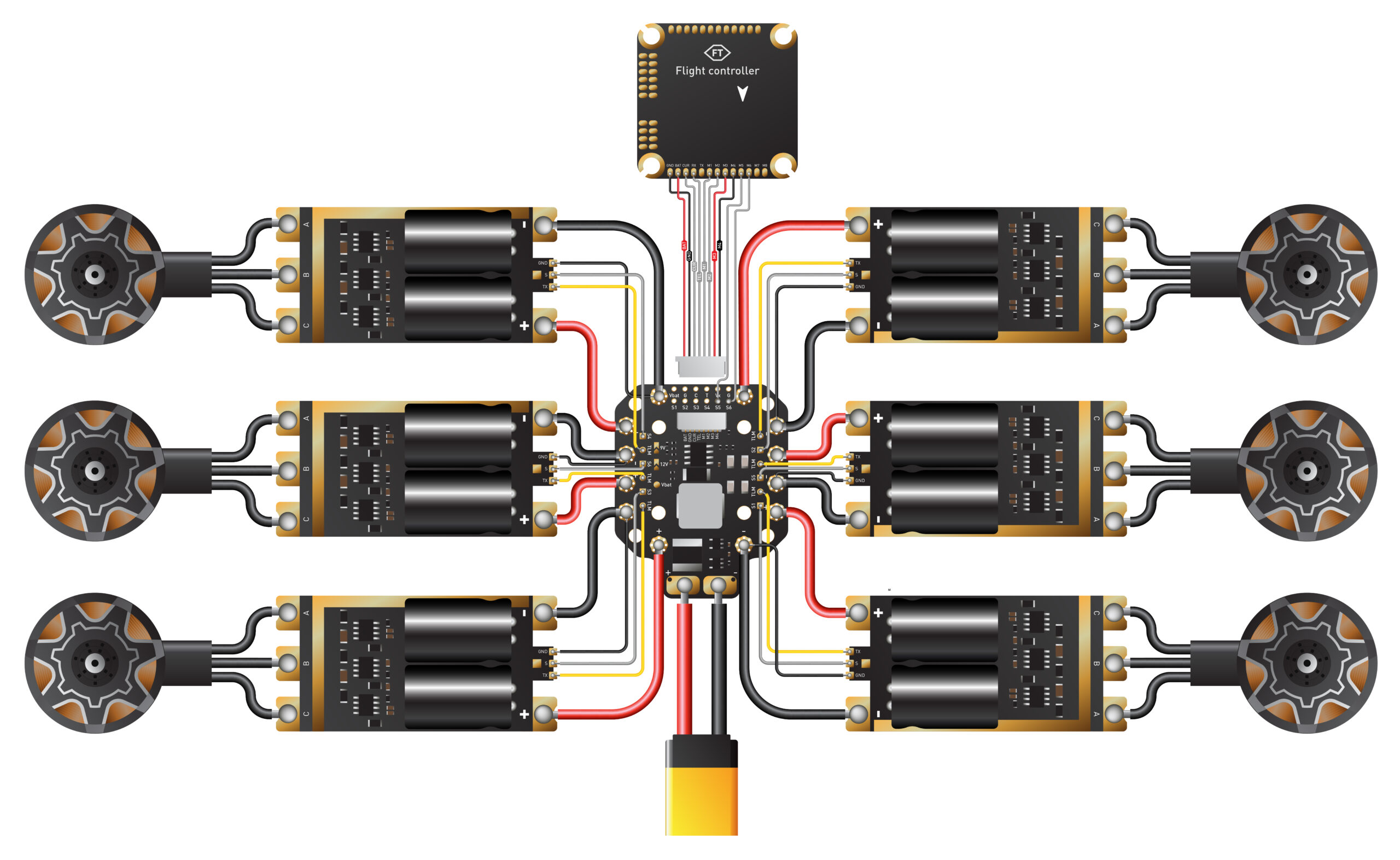

Схема комутації

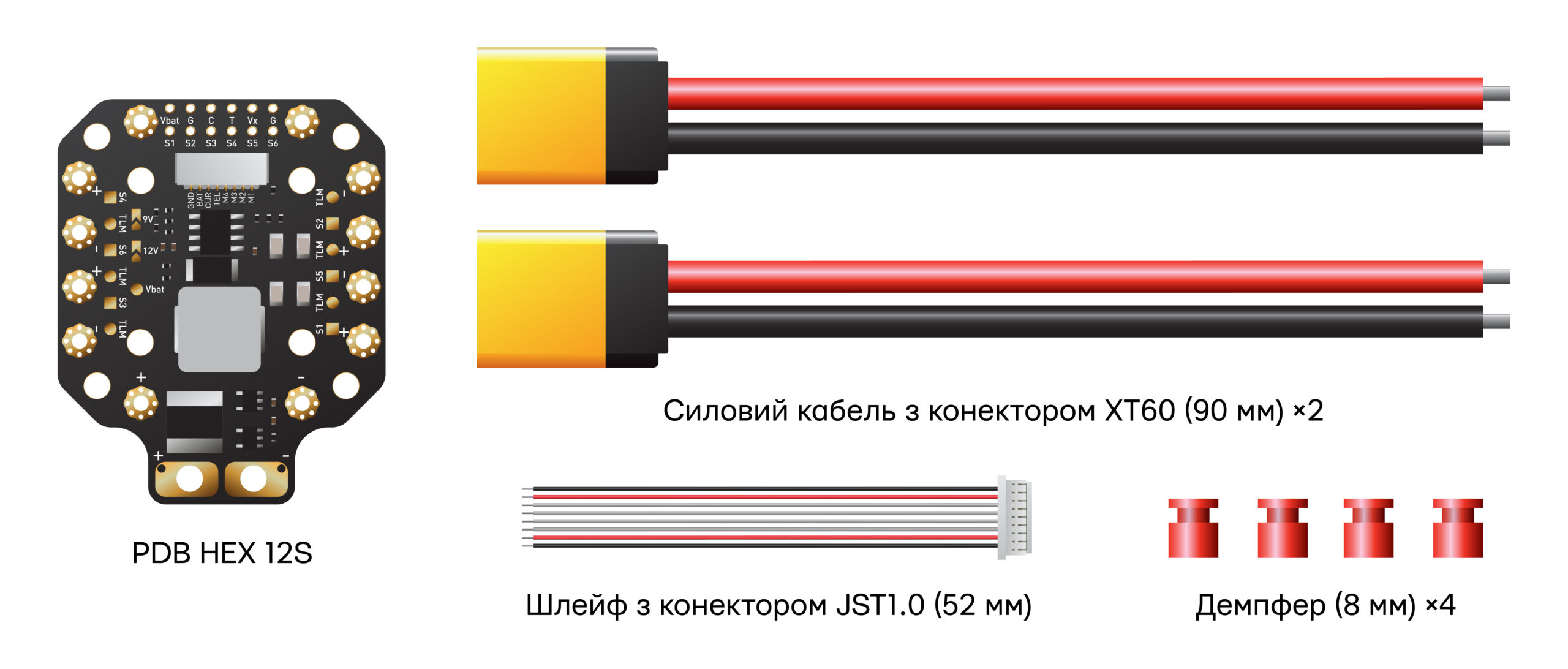

Комплектація
Замовлення від 1000 одиниць — індивідуальні умови ціноутворення. Будь ласка, зв'яжіться з нами для персональної пропозиції.
Технічні характеристики
- Кількість каналів: 6 (S1–S6)
- Вхідна напруга: 2–12S (6–60 В)
- Вихідна напруга: V-BATT
- Безперервний струм: 140 А
- Піковий струм: 264 А
- BEC виходи: 5 В / 5 А, 9 В / 5 А, 12 В / 5 А
- Датчик струму: Вбудований
- Телеметрія: Підтримується
- Роз’єми живлення: Контактні отвори під пайку
- Силові контакти: BAT, GND
- Дільник напруги: 1K : 20K
- Робоча температура: від -20 °C до +55 °C
- Матеріал плати: Склотекстоліт із посиленим мідненням
- Монтажні отвори: 20 × 20 мм / 30,5 × 30,5 мм (M3)
- Габаритні розміри: 40 × 49 × 6 мм
- Вага: 12 г
Плата розподілу живлення FT PDB HEX 2–12S 264 A
Плата розподілу живлення FT PDB HEX 2–12S 264 A — це пристрій із підтримкою 6 моторів, розрахований на загальний безперервний струм 140 А та піковий до 264 А для кожного каналу. Вбудовані BEC 5 В, 9 В і 12 В по 5 А забезпечують надійне живлення периферії. Монтажні отвори під демпфери M3 за схемами 20 × 20 та 30,5 × 30,5 мм спрощують встановлення на більшість рам.
Виробник: FT1 050₴
Є в наявності < 1000 шт.
Опис
FT PDB HEX 2–12S 264 A — плата розподілу живлення для багатомоторних конфігурацій із підтримкою до 6 двигунів. PDB HEX працює з акумуляторами від 2 до 12S у діапазоні 6–60 В, а її силові виходи передають пряму напругу батареї VBAT. Допустимий безперервний струм кожного каналу становить 140 А, піковий — до 264 А. Такі показники роблять її оптимальним рішенням для встановлення в потужні квадро- та гексакоптери з керуванням моторами через окремі ESC.
Для живлення периферійної електроніки PDB 2–12S 264A оснащена трьома BEC: 5 В / 5 А, 9 В / 5 А і 12 В / 5 А. Вбудований датчик струму використовується для вимірювання споживання силової системи. Дільник напруги зі співвідношенням 1K:20K забезпечує можливість контролю вхідної напруги. Таким чином, плата поєднує розподіл VBAT, формування стабілізованої напруги для периферії та контроль основних параметрів живлення.
Одна з особливостей цієї моделі — компактні розміри та кілька варіантів монтажу. Стандартні монтажні отвори під M3 за схемами 20 × 20 і 30,5 × 30,5 мм спрощують встановлення на сумісні конструкції. Основа виконана зі склотекстоліту з посиленим мідненням, а габарити плати становлять лише 40 × 49 × 6 мм при вазі 12 г. Завдяки таким компактним розмірам FT Power Distribution Board HEX не потребує багато місця в силовій частині системи.
Схема комутації
Комплектація
Замовлення від 1000 одиниць — індивідуальні умови ціноутворення. Будь ласка, зв'яжіться з нами для персональної пропозиції.
Технічні характеристики
- Кількість каналів: 6 (S1–S6)
- Вхідна напруга: 2–12S (6–60 В)
- Вихідна напруга: V-BATT
- Безперервний струм: 140 А
- Піковий струм: 264 А
- BEC виходи: 5 В / 5 А, 9 В / 5 А, 12 В / 5 А
- Датчик струму: Вбудований
- Телеметрія: Підтримується
- Роз’єми живлення: Контактні отвори під пайку
- Силові контакти: BAT, GND
- Дільник напруги: 1K : 20K
- Робоча температура: від -20 °C до +55 °C
- Матеріал плати: Склотекстоліт із посиленим мідненням
- Монтажні отвори: 20 × 20 мм / 30,5 × 30,5 мм (M3)
- Габаритні розміри: 40 × 49 × 6 мм
- Вага: 12 г
Знижки застосовуються автоматично при оформленні замовлення
| Кількість одиниць | Ціна за одиницю товару |
|---|---|
| Від 10 до 99 | 1 019₴ |
| Від 100 до 999 | 998₴ |
